一、試驗程序：
1、 試驗一般在 10℃到 35 ℃室溫下進行。當要求在控溫條件下進行試驗時，溫度應(yīng)控制在( 23~±5 ℃）。
2、 如果采用手工測量，必須在一根試樣的標距內(nèi)至少等間隔測量3 點的原始寬度 ，包括在標距兩端各進行1次測量 。這些寬度的平均值用于計算塑性應(yīng)變比 。
3、 如果采用自動測量，應(yīng)該使用符合第6章中規(guī)定的1級引伸計測量延伸量和至少 1 點的寬度變化量 。
4、在塑性變形階段，應(yīng)變速率不應(yīng)超過 0. 008/ s。
5、 將試樣裝夾在試驗機夾頭中，保持試驗速度在8. 4規(guī)定的速度范圍內(nèi)，進行所需的變形 ：
a)  達到相關(guān)產(chǎn)品標準中指定的塑性應(yīng)變水平（手工測量）；
b)   測量相關(guān)產(chǎn)品標準中指定塑性應(yīng)變水平時的試樣寬度（自動測量） 。
6、在于工測量情況下，力卸除后用與測量原始標距和寬度同樣的方法和允差測量標距長 L 和標距 段內(nèi)試樣寬度 b。
7、 在自動測量情況下，應(yīng)使用第 6 章中規(guī)定的引伸計測量指定塑性應(yīng)變水平的長度和寬度 。

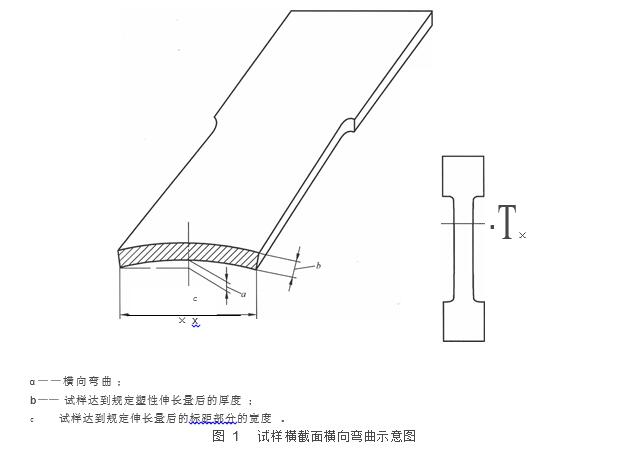

8、 如果試樣出現(xiàn)會影響試驗結(jié)果的橫向彎曲（見圖 1），試驗無效，應(yīng)該重新試驗 。
9、 如果塑性應(yīng)變不是均勻的，就無法進行人工測定r值 。采用連續(xù)測量的延伸率及對應(yīng)的寬度變化數(shù)據(jù) ，并運用9. 2 中規(guī)定的統(tǒng)計方法，可以計算出可再現(xiàn)的 r 值。
10、有涂鍍層的材料（ 例如鍍辭或有機涂層）測得的 r 值可能不同于沒有涂鍍層的基體材料 。
